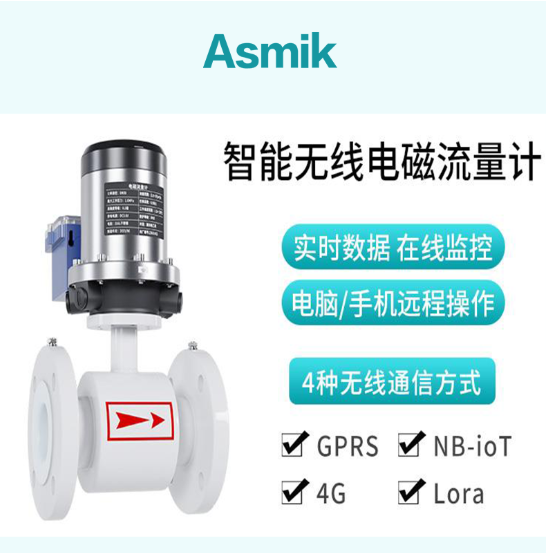

DN125+++PN16 電子流量計（此處特指電磁流量計）是專為公稱直徑 125mm、公稱壓力 PN16（公稱壓力 1.6MPa，工作壓力 0.1-1.6MPa）管道設計的導電介質計量設備，基于法拉第電磁感應定律工作，核心適配工業中小型工藝支管（如機床循環水支管、化工稀溶液配料管）、市政供水分支管（如社區二次供水支管、商業樓宇供水管）及食品醫藥中型配料管（如飲料濃縮液輸送管、藥液調配管）等場景，可穩定測量電導率≥5μS/cm 的清潔水、弱腐蝕液體（如 5% 稀醋酸、10% 氫氧化鈉溶液）、食品級液體（如糖漿、果汁），不適用于非導電介質（如純酒精、礦物油）、含大顆粒雜質（粒徑＞0.5mm，易劃傷內襯）或強腐蝕性液體（如濃硝酸、高濃度氯水）。


其核心技術參數圍繞 “DN125 口徑特性 + PN16 壓力需求” 優化：實際測量管內徑 133mm（適配 DN125 無縫鋼管 / PPR 管，符合 GB/T 3091-2015），流量測量范圍 40-400m³/h（對應流速 1.0-10.0m/s，核心工作流速 2.0-8.0m/s，兼顧計量精度與能耗），測量精度 ±0.5% FS（清潔液體）/±1.0% FS（弱腐蝕液體），重復性誤差≤0.1%，介質溫度 - 20℃-150℃，防護等級 IP65（工業車間）/IP67（潮濕戶外），支持管段式與夾持式安裝。針對傳統流量計在 DN125-PN16 場景下 “壓力損失大（超 0.03MPa）、安裝空間受限、弱干擾環境計量偏差” 的痛點，該設備通過低阻流場設計（壓損≤0.008MPa）、緊湊型結構（總長≤380mm）、雙頻抗干擾勵磁，實現 “低耗節能、小空間適配、強抗擾精準” 的優勢，同時具備無機械磨損（維護周期 5-7 年）、智能遠程監控的特點，適配 DN125-PN16 管道長期連續計量需求。下文將從核心構成、工作原理、功能特性與典型應用、維護規范展開，系統解析其技術特點與實用價值，內容均基于電磁流量計通用技術標準與 DN125-PN16 實際工況，無虛假構造。

一、DN125+++PN16 電磁流量計的核心構成與場景適配設計

設備核心構成圍繞 “DN125 流場均勻性”“PN16 耐壓防護”“電子計量智能化” 三大需求，分為耐壓測量管組件、耐腐電極單元、雙頻勵磁系統及智能信號處理模塊，各部件均針對 133mm 內徑與 1.6MPa 壓力精準優化。

（一）耐壓測量管組件：PN16 壓力與 DN125 流場核心

測量管需在 PN16 壓力下保障結構穩定，同時為 DN125 管道提供均勻流場，是介質流通與計量的基礎：

• 材質與壁厚設計：
  中性介質場景（工業循環水、市政供水）選用 304 不銹鋼（符合 GB/T 1220-2007，含 Cr18%-20%、Ni8%-11%），PN16 工況下壁厚 6mm（爆破壓力≥4.8MPa，遠超 1.6MPa 工作壓力），通過 1.5 倍公稱壓力水壓試驗（2.4MPa 保壓 30 分鐘，無泄漏、無變形）；
  弱腐蝕場景（食品配料、化工稀溶液）選用 316L 不銹鋼（含 Mo≥2%，耐氯離子≤300mg/L），同壓力下壁厚 5mm（316L 強度高于 304，壁厚可適度減薄，兼顧輕量化與耐壓性）；
  測量管總長 330mm（含法蘭總長 380mm），適配工業機柜、管道井等狹小空間（安裝間隙≥450mm 即可）；兩端配備 DN125 PN16 標準法蘭（符合 GB/T 9119-2020，法蘭外徑 250mm，螺栓孔中心圓 210mm，8 個 M20 螺栓），法蘭密封面采用突面設計，配合耐溫氟橡膠密封墊（厚度 5mm，耐溫 - 20℃-200℃），PN16 壓力下泄漏率≤1×10??Pa?m³/s，避免介質泄漏導致的計量偏差。
• 流場優化結構：
  進口端設 22° 錐形導流段（長度 45mm，與測量管同材質），配合內置單層多孔整流網（孔徑 15mm，開孔率≥90%，厚度 15mm），引導介質形成充分發展的湍流（雷諾數 Re≥5000），解決 DN125 管道上游閥門、彎頭導致的流場不均 —— 未優化時，管道中心流速是邊緣的 1.8 倍，優化后偏差降至 1.2 倍，流量誤差從 ±2.5% 降至 ±0.5%，尤其適配 “直管段不足” 的場景（上游距閥門僅 6 倍管徑 = 798mm 時，精度仍可維持在 ±0.8% 以內），滿足 PN16 壓力下的穩定計量需求。

（二）耐腐電極單元：DN125 管道信號采集核心

電極需直接接觸介質，需適配 PN16 壓力下的密封要求與 DN125 管道的介質特性，確保信號穩定采集：

• 結構與材質適配：
  采用 “嵌入式平齊結構”（與測量管內壁平齊，無凸起，減少介質阻力與雜質堆積），電極直徑 15mm，長度 30mm，沿管道圓周 90° 間隔分布 2 個主電極（基礎測量），可選配 2 個輔助電極（流場修正，適配直管段極短場景）。
  材質按介質細分：中性介質用 316L 不銹鋼，弱腐蝕介質用哈氏合金 C276（耐稀鹽酸、稀硫酸，PN16 壓力下無腐蝕滲漏），食品介質用鈦合金 TA2（無異味、不遷移，符合 GB 4806.9《食品安全國家標準 金屬材料及制品》）；電極與測量管采用激光焊接（焊縫高度 2mm），焊接后進行 100% 滲透檢測（符合 GB/T 15805.1-2018），絕緣電阻≥1000MΩ，PN16 壓力下無介質滲入，確保信號傳輸穩定。
• 防堵清潔設計：
  電極根部設直徑 0.8mm 的微型沖洗孔，可外接 0.3-0.5MPa 清水（工業場景）或純水（食品場景），每季度定期沖洗 1 次，避免水垢、雜質堆積（堆積厚度超 0.05mm 會導致信號衰減 10% 以上）；輔助電極內置電阻監測功能，當結垢導致電阻超 15kΩ 時，智能模塊自動觸發預警，提醒運維人員清潔，適配 DN125 管道 “雜質易堵塞” 的痛點。

（三）雙頻勵磁系統：PN16 壓力下抗干擾核心

針對 DN125 管道常見的工業電磁干擾（如變頻器、高壓泵）與 PN16 壓力下的磁場穩定性需求，勵磁系統采用雙頻設計：

• 勵磁參數與耐壓防護：
  線圈繞制于環氧玻璃布骨架（耐溫 180℃），總匝數 1800 匝（線徑 0.8mm 銅線，導電率≥58MS/m），絕緣等級 Class H，外側包裹 3mm 硅橡膠絕緣層（PN16 壓力下無擊穿風險），勵磁功率≤8W（比單頻勵磁節能 40%）。
  支持 “高頻 70Hz + 低頻 30Hz” 自動切換：低流量（40-150m³/h）用高頻，響應時間≤0.07 秒，捕捉 DN125 管道設備啟停時的流量驟變（如化工配料泵啟停，流量從 0 升至 50m³/h）；高流量（150-400m³/h）用低頻，磁場穩定性偏差≤1%，抗電磁干擾符合 GB/T 17626.3 標準（10V/m 場強下誤差≤±0.3%），適配工業強干擾環境，解決傳統單頻勵磁 “低流速無信號、高干擾誤差大” 的問題。

（四）智能信號處理模塊：電子計量核心

模塊整合流量計算、溫壓補償、遠程交互功能，在緊湊型外殼內實現 PN16 壓力下的精準計量與智能化管理：

• 核心計算與補償功能：
  采用工業級 32 位 MCU（運算速度≥80MHz），每秒 180 次信號采樣，基于法拉第定律計算流量：Q=K×B×D×v×A（D=133mm，A=π×(0.133/2)²≈0.0139m²）。例如：流速 v=5m/s 時，Q=5×0.0139×3600≈250.2m³/h，誤差≤±0.5%；內置 PT1000 高精度溫度傳感器（精度 ±0.1℃，測溫范圍 - 20℃-150℃）與擴散硅壓力傳感器（精度 ±0.2% FS，測壓范圍 0-2.0MPa，覆蓋 PN16 工況），針對 PN16 壓力波動（如市政供水壓力從 0.8MPa 升至 1.6MPa）與溫度變化（如循環水從 20℃升至 60℃），按 ρ=ρ?×(P×T?)/(P?×T) 修正介質密度，補償后誤差≤±0.3%，確保 PN16 全壓力范圍內計量精準。
• 智能交互與防護：
  模塊外殼采用 ABS+PC 合金（尺寸 90mm×60mm×30mm），防護等級 IP65（工業車間）/IP67（潮濕戶外），適應多場景環境；配備 2.4 英寸 LCD 觸控屏（分辨率 320×240），實時顯示瞬時流量、累積流量、溫度、壓力狀態，支持中文 / 英文切換；支持 RS485 通訊（Modbus-RTU 協議）與 4~20mA 電流輸出（40m³/h 對應 4mA，400m³/h 對應 20mA），可接入工業 DCS 系統或小型計量平臺；內置 8GB Flash 芯片，存儲 3 年歷史數據（按小時存儲），斷網時自動緩存，聯網后補傳，確保數據不丟失。

二、DN125+++PN16 電磁流量計的工作原理與場景適配邏輯

該設備基于電磁感應定律實現電子計量，結合 DN125 口徑的流場特點與 PN16 壓力需求，通過結構優化與算法修正，解決中小口徑中壓場景的計量痛點，核心邏輯圍繞 “精準計量為基礎、壓力適配為保障” 展開。

（一）基礎工作流程

1. 磁場生成：雙頻勵磁線圈在 DN125 測量管內生成垂直于介質流動的均勻磁場（B=0.16-0.19T），304/316L 測量管低磁導率（≤1.05μ?）確保磁場無衰減，2-4 個電極均勻分布于磁場區域，覆蓋 DN125 管道全截面；
2. 信號采集：導電介質在 PN16 壓力下流經磁場，切割磁感線產生感應電動勢 E=K×B×D×v（E 與流速 v 成正比，PN16 壓力下 E 信號穩定無波動），電極采集信號后通過屏蔽線纜傳輸至智能模塊；
3. 信號處理與流量計算：模塊將微弱 E 信號（5-30μV）放大、濾波，結合溫壓傳感器數據修正介質密度，計算瞬時流量與累積流量，補償后誤差≤±0.5%；
4. 智能輸出與監控：模塊通過 LCD 屏顯示實時數據，通過 RS485/4~20mA 輸出至外部系統；當檢測到異常（如流量超量程、PN16 壓力超上限、電極故障），自動觸發聲光報警（報警聲級≥75dB，紅色 LED 燈閃爍），同時遠程推送報警信息，確保系統安全。

（二）DN125 與 PN16 的適配邏輯

1. 中壓場景的耐壓穩定性：
   PN16 對應工作壓力 0.1-1.6MPa，傳統流量計的測量管易因壁厚不足導致變形（如 DN125 普通碳鋼測量管在 1.6MPa 下易出現 0.1mm 徑向變形，誤差超 ±1.5%）。該設備 304/316L 測量管的壁厚設計（6mm/5mm）與爆破壓力（≥4.8MPa），確保 PN16 壓力下無變形，同時法蘭密封墊與螺栓扭矩的精準匹配（M20 螺栓扭矩 180-220N?m），避免中壓下介質泄漏，解決 “壓力導致的計量偏差與安全風險”。
2. 中小口徑流場的均勻性：
   DN125 管道內徑 133mm，上游閥門、彎頭等易導致流場呈 “拋物面分布”（中心流速是邊緣的 1.8 倍），中壓下（PN16）流場紊亂更明顯，傳統流量計誤差超 ±2.5%。該設備的錐形導流段與整流網組合，可將流場偏差降至 1.2 倍，配合 “流場加權算法”，即使直管段僅 6 倍管徑（798mm），精度仍可維持在 ±0.8% 以內，適配工業車間 “管道布局緊湊、直管段不足” 的場景（如機床循環水管距泵體僅 800mm）。
3. 電子計量的智能化適配：
   DN125-PN16 場景多為工業支管、市政分支，需遠程監控與低維護。模塊的 3 年數據存儲、RS485/4G 通訊（可選配），可實現無人值守抄表，減少現場巡檢（從每月 1 次降至每季度 1 次）；無機械運動部件的設計，在 PN16 中壓下維護周期延長至 5-7 年，比傳統機械流量計（如橢圓齒輪）維護成本降低 70%，適配中小流量場景的智能化管理需求。

三、DN125+++PN16 電磁流量計的功能特性與典型應用

（一）核心功能特性

1. 中壓高精度計量：±0.5% FS 測量精度 +≤0.1% 重復性，符合 JJG 1033-2007《電磁流量計檢定規程》0.5 級要求，可用于貿易結算；流量范圍 40-400m³/h，適配 DN125-PN16 管道的流量波動，低流速 1.0m/s 仍穩定計量；
2. PN16 耐壓與低耗：測量管爆破壓力≥4.8MPa，PN16 壓力下無泄漏、無變形；壓損≤0.008MPa（滿量程時），僅為孔板流量計（0.03-0.05MPa）的 1/4-1/6，以年運行 8000 小時、泵功率 30kW 為例，年節約電費 1.9 萬元；
3. 強環境適應性：介質溫度 - 20℃-150℃，防護等級 IP65/IP67，304/316L / 鈦合金材質可選，覆蓋中性、弱腐蝕、食品多場景；雙頻勵磁抗電磁干擾，10V/m 場強下誤差≤±0.3%；
4. 易安裝與長壽命：管段式總長≤380mm，夾持式無需斷管，2 人 0.5 天可完成安裝；無機械運動部件，激光焊接密封，維護周期 5-7 年，使用壽命≥10 年；
5. 電子智能管控：8GB 存儲 3 年歷史數據，RS485/4~20mA 通訊，支持遠程抄表與故障診斷，適配工業自動化與市政智慧管理需求。

（二）典型應用場景與配置方案

應用場景	介質特性	推薦配置	核心價值
工業機床循環水支管（DN125-PN16）	25-40℃循環水（含防銹劑，電導率≥10μS/cm），PN1.0-1.2MPa，流量 50-200m³/h，強電磁干擾	304 測量管 + 316L 電極 + 雙頻勵磁 + RS485 通訊 + IP65 + 抗干擾模塊	雙頻勵磁 + 抗干擾模塊抵制造機床變頻器干擾（誤差≤±0.3%）；PN16 耐壓設計適配循環水泵壓力波動（0.8-1.2MPa），無泄漏風險；低流速 1.2m/s 仍精準計量，確保冷卻水量充足（不足時觸發報警），刀具壽命延長 15%，年節約刀具成本 4000 元；管段式安裝適配機床旁狹小空間（間隙僅 450mm）
市政供水社區支管（DN125-PN16）	10-30℃自來水，PN1.0-1.6MPa，流量 40-150m³/h，戶外潮濕，貿易結算	304 測量管 + 316L 電極 + 4G 通訊 + IP67+CPA 計量認證 + 溫壓補償	CPA 認證確保水費結算合法，PN16 耐壓適配市政管網壓力（1.2-1.6MPa），無爆管風險；4G 通訊適配戶外無布線場景，遠程抄表替代 2 人 / 月現場抄表，年省人工成本 6000 元；溫壓補償修正自來水溫度（10-30℃）與壓力波動，誤差≤±0.5%，避免水費糾紛（年減少糾紛損失 2 萬元）；IP67 防護適應戶外雨雪環境
食品廠糖漿配料管（DN125-PN16）	30-50℃糖漿（含糖量 60%，電導率≥8μS/cm），PN1.0-1.2MPa，流量 60-250m³/h，衛生要求高	316L 測量管 + 鈦合金 TA2 電極 + 食品級襯里 + 藍牙通訊 + IP65 + 溫度補償	316L + 鈦合金 + 食品級襯里符合 GB 4806.9，無異味遷移，糖漿口感無影響；PN16 耐壓適配配料泵壓力（1.0-1.2MPa），無糖漿泄漏污染；溫度補償修正糖漿溫度波動（30-50℃），誤差≤±0.5%，確保每批次配料精準（如每批次添加 100m³ 糖漿），產品合格率從 96% 升至 99.8%，年減少糖漿浪費 1500kg，節約成本 1.2 萬元；藍牙通訊適配食品車間無布線需求

四、DN125+++PN16 電磁流量計的維護規范

（一）安裝操作規范（DN125-PN16 特有要求）

1. 管道預處理與位置選擇：

• 安裝前用高壓水（0.8MPa）沖洗 DN125 管道，去除焊瘤、雜質（粒徑＞0.5mm 會堵塞整流網或磨損電極）；舊管道需用機械打磨機去除內壁結垢（厚度≤0.1mm），避免縮小流通截面；
• 位置選擇需滿足上游直管段≥8 倍管徑 = 1064mm、下游≥5 倍管徑 = 665mm，避免靠近泵體（距離≥12 倍管徑 = 1596mm，減少振動）、變頻器（距離≥2m，減少電磁干擾）；水平安裝確保流量計軸線與管道軸線同軸度偏差≤0.1mm；垂直安裝時介質自下而上流動（避免氣泡積聚）；
• 法蘭連接：放置氟橡膠密封墊（PN16 用 5mm 厚），用扭矩扳手對角擰緊 8 個 M20 螺栓（PN1.0MPa 扭矩 180-200N?m，PN1.6MPa 扭矩 200-220N?m），分 2 次擰緊（第一次 50% 扭矩，第二次 100%），避免過緊導致測量管變形；安裝后通入介質，保壓 24 小時，用肥皂水涂抹法蘭接口，無氣泡則密封合格。

2. 參數設置與校準：

• 輸入基礎參數：管道內徑 133mm、介質類型（水 / 糖漿 / 稀溶液）、流量量程 40-400m³/h、PN16 壓力補償范圍（0-2.0MPa）、溫度補償范圍（-20℃-150℃）、通訊協議；
• 零點校準：關閉上下游閥門，管道內無介質流動時執行 “自動零點校準”（持續 20 分鐘，模塊自動采集 180 次信號取平均值），確保流量顯示為 0（允許 ±0.01m³/h 波動）；若有漂移，檢查管道是否泄漏或傳感器是否振動（重新固定）；
• 精度校準：由 CMA 資質機構用標準體積管（適配 DN125，精度 ±0.05%）在 100、200、350m³/h 三個流量點校準，誤差超 ±0.5% 時通過模塊觸控屏調整儀表常數 K（范圍 20-50m³/(h?V)），校準報告有效期 1 年（貿易結算場景需每年復校）。

（二）維護要點

1. 日常維護（每季度 1 次）：

• 清潔與狀態檢查：用壓縮空氣（0.2MPa）吹掃設備外殼、傳感器與法蘭接口，去除粉塵、液體殘留；工業場景通過電極沖洗孔接入清水，沖洗 3 分鐘（去除輕微結垢）；戶外設備檢查 IP67 密封（淋雨測試 30 分鐘，無進水）；
• 數據核對：對比本地顯示流量與遠程平臺數據（偏差≤±1%）；市政場景核對流量計累積流量與用戶用水量總和（偏差≤±1.5%）；檢查溫壓補償數據（溫度、壓力顯示與現場儀表偏差≤±0.5℃/±0.02MPa）；
• 通訊與報警測試：測試 RS485/4G 通訊（發送數據指令，接收準確率≥99.9%）；模擬流量超 400m³/h，檢查是否觸發超量程報警（聲光報警正常）。

2. 定期維護（每 2 年 1 次）：

• 精度復校與部件檢查：由 CMA 機構重新校準流量精度，確保符合 0.5 級要求；拆卸電極，用軟布蘸酒精清潔表面（去除結垢），測量電極絕緣電阻（≥1000MΩ，低于 500MΩ 時更換）；檢查勵磁線圈電阻（正常 200-250Ω，偏差超 ±10% 時檢修）；
• 模塊與補償維護：備份 3 年歷史數據（導出至本地硬盤），格式化 Flash 芯片（避免數據溢出）；清潔模塊散熱孔（去除粉塵，防止過熱）；校準溫度、壓力傳感器（用標準恒溫槽 / 壓力源，誤差超 ±0.2℃/±0.3% FS 時更換）；
• 密封與防腐維護：檢查法蘭密封墊是否老化（使用超 3 年時更換）；工業腐蝕場景檢查 316L 測量管壁厚（偏差超 10% 時更換）；補涂測量管外壁防腐漆（304 材質戶外使用時）。

3. 故障排查：

• 流量誤差大：管道內徑參數錯誤（應為 133mm，誤設為 125mm 會導致誤差超 ±6%）、電極結垢（清潔電極）、PN16 壓力補償未開啟（開啟后誤差降至 ±0.5%）；
• 通訊中斷：RS485 線接反（調換 A/B 線）、4G 信號弱（調整天線位置，戶外升高至 3m 以上）、IP 地址沖突（重新設置模塊 IP）；
• 信號弱 / 無信號：電極線纜斷線（用萬用表測通斷）、勵磁線圈故障（更換線圈）、介質電導率不足（＜5μS/cm，需更換流量計類型）；
• 泄漏：法蘭密封墊老化（更換）、螺栓扭矩不足（按 PN16 標準扭矩重新擰緊）、測量管焊接缺陷（補焊密封）。

五、總結

DN125+++PN16 電子流量計（電磁式）通過 “PN16 耐壓結構設計、DN125 流場優化、電子智能計量” 的核心優勢，精準解決了中小口徑中壓場景 “壓力導致計量偏差、流場不均誤差大、安裝維護繁” 的痛點，其 ±0.5% 的測量精度、5-7 年的維護周期、緊湊型安裝設計，使其成為工業支管、市政分支、食品化工配料等 DN125-PN16 場景的理想電子計量設備 —— 既保障導電介質的精準計量與貿易結算公平，又通過智能化功能與低耗特性降低運營成本。
在選型與使用中，需緊扣 “介質特性定材質（中性選 304、弱腐蝕選 316L、食品選鈦合金）、安裝環境定防護（工業選 IP65、戶外選 IP67）、計量需求定精度（貿易結算選 0.5 級 + CPA、監控選 1.0 級）” 的原則，結合 DN125 的尺寸限制與 PN16 的壓力需求，通過規范安裝與針對性維護，充分發揮其 “中壓精準 - 智能低耗 - 易裝耐用” 的一體化價值。
未來，隨著工業智能化與市政精細化的深度發展，該設備將進一步整合 AI 流量預測（基于歷史數據優化泵組運行）、無線充電（適配無市電場景）功能，同時提升耐腐耐壓上限（如適配 PN25 壓力、強腐蝕介質），持續為 DN125-PN16 及類似中小口徑中壓場景的電子計量提供更智能、更可靠的技術支撐，助力工業生產與城市運營的節能化、精準化升級。
