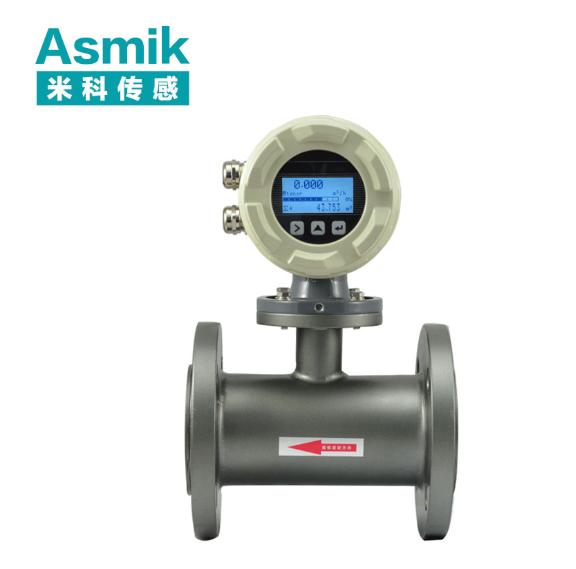

電磁流量計 600m³/h,4~20mA 輸出，dn250 是專為公稱直徑 250mm 中等偏大口徑管道、最大流量 600m³/h 工況設計的導電介質流量測量設備，核心集成 4~20mA 標準電流輸出功能，基于法拉第電磁感應定律工作，適配工業循環水總管（如電廠、鋼鐵廠冷卻水路）、市政供水主干管（城市片區輸水）、化工行業大流量弱腐蝕溶液輸送（如稀溶液、溶劑）、水利工程灌溉干渠等場景，可穩定測量電導率≥5μS/cm 的液體介質（自來水、工業循環水、弱腐蝕溶液、農業灌溉水），不適用于純油、純水等低電導率介質。

其典型技術工況為：管道實際內徑 230-250mm（螺旋焊管常用內徑 240mm），工作壓力 PN1.6-PN2.5MPa，介質溫度 - 20℃-150℃，流量量程 0-600m³/h（對應流速 0.3-4.4m/s，核心工作流速 0.5-3.5m/s，兼顧精度與襯里磨損），測量精度達 ±0.5% FS，重復性誤差≤0.1%；4~20mA 輸出信號線性度≤±0.1%，傳輸距離≤1000 米（雙絞屏蔽線），可直接接入工業 DCS、PLC 系統實現流量實時監控。針對 dn250 管道 “流場分布復雜、大流量波動頻繁”“需遠距離信號傳輸” 的痛點，該流量計采用多電極流場修正、低壓損結構、抗干擾 4~20mA 信號設計，解決傳統大流量流量計 “信號衰減大、流場敏感、安裝適配難” 的問題，同時具備無機械磨損、維護周期長（2-3 年）、多介質兼容的優勢。本文將從核心構成、工作原理、功能特性、典型應用及維護規范展開，系統解析其技術特點與實用價值，為中等偏大口徑、大流量導電介質計量提供參考。

一、電磁流量計 600m³/h,4~20ma 輸出，dn250 的核心構成與工況適配設計

該流量計的核心構成圍繞 “dn250 口徑流場優化”“600m³/h 大流量適配”“4~20mA 信號穩定輸出” 三大需求，分為測量管組件、雙頻勵磁系統、多電極單元、電子級襯里層及帶 4~20mA 輸出的信號處理模塊，各部件參數針對 250mm 口徑、600m³/h 流量及電流輸出特性精準設計。

（一）測量管組件：大流量與 dn250 口徑的基礎載體

測量管需同時滿足 600m³/h 大流量的流通需求、dn250 口徑的流場均勻性及 PN1.6-PN2.5MPa 的壓力承載，是大流量計量的核心基礎：

• 材質與壁厚：采用 304 或 316L 不銹鋼（符合 GB/T 1220-2007 標準），適配不同介質與壓力場景：
  • 304 不銹鋼：適用于中性潔凈介質（工業循環水、自來水），耐溫≤150℃，壁厚按公稱壓力設計：PN1.6MPa 時 10mm，PN2.5MPa 時 12mm，通過 1.5 倍公稱壓力水壓試驗（保壓 30 分鐘無泄漏、無變形）。磁導率≤1.05μ?，磁場在管壁的衰減系數≤0.1T/m，確保 240mm 內徑全截面磁場均勻性偏差≤5%，避免磁場不均導致信號失真；
  • 316L 不銹鋼：含鉬元素≥2%，耐弱腐蝕（如市政污水、含微量鹽分的工業水），耐溫≤150℃，壁厚與 304 一致，耐氯離子濃度≤300mg/L，內壁經電解拋光處理（粗糙度 Ra≤1.6μm），減少介質中雜質（如循環水鐵銹、泥沙）附著 ——dn250 管道內徑大，若內壁結垢厚度超 1mm，易形成局部渦流，導致 600m³/h 滿量程時誤差超 ±2.0%；
• 流場優化設計：實際內徑嚴格匹配 dn250 管道常用規格（240mm），管長設計為 500-600mm（含法蘭總長 650-750mm，適配工業管廊安裝空間），進口端設置 20° 錐形導流段（長度 100mm），配合內置多孔整流網（孔徑 60-80mm，厚度 80mm），引導介質形成充分發展的湍流（雷諾數 Re≥5000），流速分布均勻性提升 30%。整流網采用與測量管同材質的不銹鋼，開孔率≥70%，確保 600m³/h 大流量時壓損≤0.02MPa（流速 4.4m/s 時），遠低于同口徑孔板流量計（0.08-0.12MPa）。

（二）雙頻勵磁系統：600m³/h 流量波動的適配保障

針對 600m³/h 大流量工況下常見的流量波動（如工業循環水早高峰 600m³/h、晚低谷 50m³/h），勵磁系統采用雙頻自動切換設計，確保全量程信號穩定，為 4~20mA 輸出的線性度奠定基礎：

• 勵磁方式與參數：采用 “低頻矩形波（50Hz）+ 高頻矩形波（100Hz）” 雙頻勵磁，信號處理模塊根據流量實時調整：
  • 穩定大流量（300-600m³/h）：啟用低頻模式，磁場穩定性偏差≤2%，功耗降至 12W（比單頻勵磁節能 30%），適配工業連續大流量運行場景；
  • 波動小流量（50-300m³/h）：切換高頻模式，響應時間≤0.1 秒，快速捕捉流速變化，避免小流量漏計導致 4~20mA 輸出偏差；
    勵磁線圈繞制于環氧絕緣骨架（厚度 15-20mm，絕緣電阻≥100MΩ），總匝數 2500-3000 匝（線徑 1.2-1.5mm 高純度銅線），磁感應強度穩定在 0.2-0.3T，通過調整線圈電流（4-6A），確保 240mm 內徑全截面磁場均勻，且線圈發熱不會影響 4~20mA 信號模塊（溫度≤60℃，避免電子元件漂移）。

（三）多電極單元：dn250 流場不均的修正關鍵

dn250 管道內徑大（240mm），流場易呈 “中心流速是邊緣 2.0-2.5 倍” 的拋物面分布（中心流速 3.5m/s 時，邊緣僅 1.4m/s），單電極僅能捕捉局部信號，需通過多電極布局修正誤差，確保 600m³/h 大流量時計量精準：

• 電極材質與參數：根據介質特性選擇適配材質，確保信號低損耗傳輸：
  • 316L 不銹鋼電極：適配中性與弱腐蝕介質，直徑 12-15mm，突出測量管內壁 2-3mm（減少對流場干擾，大流量下突出過大會導致局部壓損增大），單支電極與襯里層的絕緣電阻≥1000MΩ，表面經鈍化處理（鈍化膜厚度 3-5μm），信號波動≤±0.3mV，確保 600m³/h 滿量程時信號穩定；
  • 哈氏合金 C276 電極：適配中強腐蝕介質（如 10% 以下稀硫酸、稀硝酸），耐腐性能是 316L 的 4-6 倍，電子導電性優異（電阻率≤1.2×10??Ω?m），可將微弱感應電動勢（30-80mV）的傳輸損耗降至≤1%，適用于化工大流量腐蝕場景；
  • 鈦合金電極：適配食品級介質（如食品廠大流量果汁、乳制品），符合 GB 4806.9-2020 標準，表面電解拋光（Ra≤0.4μm），無衛生死角，避免介質污染；
• 布局與信號整合：采用 6 電極圓周 60° 均勻布局，按 “中心 - 中圈 - 邊緣” 三層采集（中心 2 個、中圈 2 個、邊緣 2 個）。信號處理模塊通過 “動態加權算法”（中心權重 0.3、中圈 0.4、邊緣 0.3）整合信號，修正流場不均誤差：未修正時單電極誤差超 ±2.5%，經多電極算法修正后，誤差控制在 ±0.5% 以內，確保 600m³/h 滿量程時 4~20mA 輸出線性度達標。

（四）電子級襯里層：大流量下的耐腐與絕緣保障

襯里需滿足電子絕緣、耐腐、耐磨損需求，同時適配 dn250 口徑與 600m³/h 大流量的沖刷：

• 聚四氟乙烯（PTFE）襯里：耐溫 - 40℃-200℃，耐強酸強堿（pH 0-14），絕緣電阻≥1000MΩ，厚度 8-10mm（電子級純度≥99.9%），適配化工大流量弱腐蝕場景（如 600m³/h 稀鹽酸輸送）。通過 1000 小時 20% 鹽酸浸泡試驗（無變形、無腐蝕），在 600m³/h 大流量沖刷下（流速 4.4m/s），襯里磨損率≤0.01mm / 年，使用壽命≥5 年；
• 氯丁橡膠襯里：適用于常溫中性介質（工業循環水、自來水），耐溫 - 20℃-80℃，厚度 8-9mm，Taber 耐磨試驗≥150mg，成本較低，是工業大流量場景的主流選擇，600m³/h 流量下使用壽命≥4 年；
• 陶瓷襯里（99% 氧化鋁）：針對高磨損介質（如含微量顆粒的礦山廢水、灌溉水），耐磨損性能是橡膠襯里的 15 倍，厚度 10-12mm，與測量管貼合間隙≤0.05mm，可承受粒徑≤3mm 固體顆粒的長期沖刷，600m³/h 大流量下無破裂風險，使用壽命≥8 年。

（五）帶 4~20mA 輸出的信號處理模塊：大流量信號傳輸核心

模塊是 “流量計算 + 4~20mA 信號轉換 + 遠程通訊” 的中樞，重點保障 600m³/h 流量對應的電流輸出線性、穩定：

• 核心功能與 4~20mA 設計：采用工業級 32 位 MCU（運算速度≥100MHz），支持每秒 200 次信號采樣，實現：①信號處理：將電極采集的 30-80mV 感應電動勢放大（1000-3000 倍）、濾波（數字濾波 + RC 低通濾波，過濾 50Hz 工頻干擾）；②流量計算：基于法拉第定律 Q=K×B×D×v×A（K 為儀表常數，D=240mm，v 為平均流速，A=π×(0.24/2)²≈0.0452m²），輸出 0-600m³/h 瞬時流量；③4~20mA 轉換：通過 16 位 D/A 轉換器將流量值線性映射為 4~20mA 電流信號，0m³/h 對應 4mA，600m³/h 對應 20mA，線性度≤±0.1%，負載電阻≤750Ω（適配 1000 米雙絞屏蔽線傳輸），信號紋波≤10μA；
• 輔助功能：內置 16GB Flash 芯片（存儲 2 年歷史數據，按小時存儲），支持 RS485 通訊（Modbus-RTU 協議，與 4~20mA 輸出同步）；故障自診斷功能可檢測電極結垢、勵磁故障、4~20mA 輸出異常，通過 LED 指示燈（紅 / 綠 / 黃三色）與 4~20mA 故障信號（超量程時輸出 22mA，斷線時輸出 3.8mA）報警，便于遠程系統快速排查；模塊外殼防護等級 IP65，適配工業車間粉塵、潮濕環境。

二、電磁流量計 600m³/h,4~20ma 輸出，dn250 的工作原理與信號輸出邏輯

該流量計基于法拉第電磁感應定律實現大流量計量，結合 dn250 口徑流場特性與 4~20mA 電流輸出要求，通過結構設計與電子修正，確保流量精準測量與信號穩定傳輸。

（一）基礎工作原理：電磁感應與大流量計算

1. 磁場生成：信號處理模塊為勵磁線圈提供雙頻電流（50Hz/100Hz），在 dn250 測量管內產生垂直于介質流動方向的均勻磁場（磁感應強度 B=0.25T，波動≤2%），磁場覆蓋管道全截面（面積≈0.0452m²）。因測量管采用低磁導率不銹鋼且壁厚適配 PN2.5MPa 壓力，磁場無明顯衰減，且管道無因大流量沖刷導致的形變（304 不銹鋼 12mm 壁厚在 600m³/h 流量下形變率≤0.1%）；
2. 信號采集：導電介質（電導率≥5μS/cm）以流速 v（0.5-4.4m/s）沿 dn250 管道流動，切割磁感線，在 6 個電極間產生感應電動勢 E（電子信號），遵循公式：
   E = K × B × D × v
   （其中 K 為儀表常數，出廠前經國家級大流量標準裝置校準，6 電極 K≈300 脈沖 /m³；D 為測量管實際內徑，取 240mm；v 為介質平均流速）；
3. 流量計算：電極采集的感應電動勢 E（30-80mV）經模塊放大、濾波后，傳輸至 MCU。MCU 通過公式 v = E/(K×B×D) 計算平均流速，結合 dn250 管道截面積 A，計算瞬時流量：
   Q（m³/h）= v × A × 3600
   例如，當 E=50mV 時，v=50/(300×0.25×0.24)≈2.78m/s，Q=2.78×0.0452×3600≈450m³/h（處于 0-600m³/h 量程內），與實際流量誤差≤±0.5%；累積流量為瞬時流量對時間的積分（積分間隔 1 秒，大流量下高頻積分避免漏計）。

（二）4~20mA 輸出邏輯：線性映射與信號保障

1. 流量 - 電流線性映射：模塊內置線性校準表，將 0-600m³/h 流量范圍劃分為 1000 個細分區間，每個區間對應唯一的 4~20mA 電流值，例如：0m³/h→4mA，150m³/h→8mA，300m³/h→12mA，450m³/h→16mA，600m³/h→20mA，通過 16 位 D/A 轉換器實現高精度轉換，線性度偏差≤±0.1%；
2. 遠距離傳輸保障：4~20mA 電流信號采用雙絞屏蔽線傳輸（線徑 1.0mm²），傳輸距離≤1000 米，信號衰減≤0.5mA（負載電阻 750Ω 時），滿足工業車間 DCS 系統遠距離監控需求；模塊內置浪涌保護電路（抗 ±1kV 浪涌）與電磁干擾抑制電路，在變頻器、高壓電機密集的強干擾環境中，4~20mA 信號波動≤±0.05mA；
3. 故障信號輸出：當流量超量程（＞600m³/h）時，模塊輸出 22mA 電流信號，提示 “超上限”；當流量低于量程下限（＜0m³/h，如介質倒流）時，輸出 3.5mA 信號，提示 “倒灌”；當電極結垢、勵磁故障等內部故障時，輸出 3.8mA 信號，提示 “設備故障”，便于遠程系統快速識別異常，減少人工巡檢頻次。

（三）dn250 與 600m³/h 的工況適配邏輯

1. 大口徑流場的多電極修正：dn250 管道若上游直管段不足（如僅 8 倍管徑 = 2000mm，低于標準 10 倍），流體易因管道彎頭、閥門形成偏流，單電極采集的局部信號誤差超 ±2.5%。6 電極按 “三層采集” 后，模塊通過加權算法整合信號，將誤差降至 ±0.5%；同時，進口導流段與整流網優化流場，即使上游直管段僅 8 倍管徑，加裝多通道整流器（內置 10 根導流管，管徑 30mm）后，精度仍可維持在 ±0.8% 以內，確保 600m³/h 滿量程時 4~20mA 輸出無偏差；
2. 大流量的壓損控制：600m³/h 大流量對應流速 4.4m/s，若壓損過大（如＞0.05MPa），會導致管道輸送能耗激增。通過 “大口徑流通設計”（240mm 內徑）、“低阻力整流網”（開孔率 70%）及 “流線型電極布局”（突出量僅 2-3mm），將壓損控制在≤0.02MPa，以 dn250 工業循環水管道（年運行 8000 小時，平均流量 400m³/h，泵揚程 25m）為例，低壓損可減少水泵能耗 7-9%，年節約電費 15-20 萬元；
3. 介質參數的動態補償：針對 600m³/h 大流量下常見的介質溫度變化（如循環水從 30℃升至 50℃），模塊通過內置 PT1000 溫度傳感器（精度 ±0.5℃）實時修正介質密度，確保標況流量（貿易結算需標況體積）準確，修正后 4~20mA 輸出誤差≤±0.3%；針對介質粘度變化（如化工溶液粘度從 1mPa?s 升至 5mPa?s），調用內置粘度補償公式，避免粘度增大導致的流速測量偏差，確保 600m³/h 滿量程時誤差≤±0.5%。

三、電磁流量計 600m³/h,4~20ma 輸出，dn250 的功能特性與典型應用

（一）核心功能特性

1. 大流量高精度計量：測量精度 ±0.5% FS，重復性誤差≤0.1%，符合 JJG 1033-2007《電磁流量計檢定規程》0.5 級要求，可用于工業貿易結算（如電廠與供水公司的水費核算）；量程比 1:12（50-600m³/h），適配 dn250 管道的大流量波動，無需頻繁調整量程；
2. 4~20mA 輸出穩定可靠：16 位 D/A 轉換確保電流信號線性度≤±0.1%，負載電阻≤750Ω，傳輸距離≤1000 米，抗干擾能力強（通過 GB/T 17626 系列電磁兼容測試），可直接接入工業 DCS、PLC 系統，實現流量實時監控與閉環控制（如根據 4~20mA 信號調節循環水泵轉速）；
3. 低壓損與多介質兼容：壓損≤0.02MPa（600m³/h 滿量程時），遠低于同口徑渦輪流量計（0.06-0.08MPa）、孔板流量計（0.08-0.12MPa），大幅降低管道輸送能耗；電極與襯里材質可選（316L / 哈氏合金 / 鈦合金，PTFE / 橡膠 / 陶瓷），適配中性、弱腐蝕、高磨損、食品級介質，滿足不同工業場景需求；
4. 智能運維與故障預警：內置 16GB 數據存儲，記錄 2 年歷史流量數據（支持 USB 導出或遠程查詢）；故障自診斷覆蓋電極結垢、勵磁故障、4~20mA 輸出異常，故障信號可通過電流輸出與遠程平臺雙重報警（響應時間≤5 秒），減少人工巡檢頻次（原每月 2 次降至每季度 1 次）；
5. 安裝適配性優：采用 PN1.6-PN2.5MPa 級法蘭連接（符合 GB/T 9119-2020 標準，dn250 法蘭外徑 445mm，螺栓孔中心圓直徑 395mm，配備 16 個 M24 螺栓），適配 dn250 標準管道，2-3 人 12 小時可完成安裝（含法蘭對接、線纜鋪設）；表體防護等級 IP65，適配工業車間、戶外管廊等環境。

（二）典型應用場景與配置方案

應用場景	介質特性	推薦配置	核心價值
電廠循環水總管（dn250，600m³/h）	30-50℃循環水，含微量雜質（粒徑≤0.5mm），壓力 1.6MPa（PN1.6），流量 200-600m³/h，工業強干擾	304 測量管 + 316L 電極 + 橡膠襯里 + PN1.6 法蘭 + 4~20mA+RS485+IP65	304 + 橡膠耐循環水腐蝕，4~20mA 接入電廠 DCS，實時監控循環水流量，超 600m³/h 時輸出 22mA 報警，自動調節水泵轉速（原水泵滿負荷運行，現按需調節），年節約電費 20 萬元；多電極修正流場，誤差≤±0.5%，確保冷卻充足
市政供水主干管（dn250，600m³/h）	15-30℃自來水，壓力 1.2MPa（PN1.6），流量 100-600m³/h，戶外露天	304 測量管 + 316L 電極 + 橡膠襯里 + PN1.6 法蘭 + 4~20mA+4G+CPA 計量認證 + IP67	CPA 確保貿易結算合法，4~20mA 與 4G 雙信號傳輸，遠程監控供水流量，4~20mA 接入水廠 SCADA 系統，實現流量閉環控制（如高峰時增開泵，低谷時減泵）；戶外 IP67 防護適應雨淋，維護周期 2 年，供水漏損率從 15% 降至 8%
化工稀溶液輸送（dn250，600m³/h）	25-40℃10% 稀硫酸溶液，壓力 2.0MPa（PN2.0），流量 300-600m³/h，弱腐蝕	316L 測量管 + 哈氏合金電極 + PTFE 襯里 + PN2.0 法蘭 + 4~20mA + 防爆模塊（Exd II BT4）+IP65	316L + 哈氏合金 + PTFE 耐硫酸腐蝕，防爆模塊適配化工車間，4~20mA 接入化工 DCS，流量誤差≤±0.5%，確保原料配比精準（原配比誤差 2%，降至 0.8%），化工產品合格率從 96% 升至 99.5%

四、電磁流量計 600m³/h,4~20ma 輸出，dn250 的維護規范

（一）安裝操作規范

1. 管道預處理與位置選擇：
   • 安裝前關閉管道閥門，排空介質，用高壓水（壓力≤1.0MPa）沖洗 dn250 管道內壁，去除焊瘤、鐵銹、雜質（粒徑＞5mm 會堵塞整流網或磨損襯里）；舊管道需用機械打磨機去除結垢（厚度≤1mm），避免流場紊亂；
   • 安裝位置需滿足上游直管段≥10 倍管徑（2500mm）、下游≥5 倍管徑（1250mm），避免靠近泵體、閥門、彎頭（流場紊亂導致誤差超 ±2.0%）；水平安裝確保流量計軸線水平，流體方向與外殼箭頭一致；垂直安裝時液體需自下而上流動（確保管道充滿，無氣泡），上游 1000mm 處加裝排氣閥；
   • 4~20mA 線纜鋪設：采用雙絞屏蔽線（線徑 1.0mm²），與動力電纜間距≥300mm，避免電磁干擾；線纜穿鍍鋅管保護（戶外場景），屏蔽層單端接地（接地電阻≤10Ω），接線端子處做好防水密封（戶外用防水格蘭頭）。
2. 法蘭連接與參數設置：
   • 法蘭連接：對齊流量計與管道法蘭，放置金屬石墨密封墊（PN1.6 用 3mm 厚，PN2.5 用 5mm 厚），用扭矩扳手按 “對角對稱” 方式擰緊 16 個螺栓（PN1.6 M24 螺栓扭矩 800-1000N?m，PN2.5 M24 螺栓扭矩 1200-1500N?m），分 3 次擰緊（30%→60%→100%），避免法蘭變形；
   • 泄漏檢測：安裝后通入 1.0MPa 清水，保壓 24 小時，檢查法蘭接口無泄漏（用肥皂水涂抹，無氣泡）；化工場景需額外進行氣密性測試（泄漏率≤1×10??Pa?m³/s）；
   • 參數設置：通過本地按鍵或 RS485 輸入?yún)?shù)：管道內徑 240mm、流量量程 0-600m³/h、4~20mA 輸出映射（0→4mA，600→20mA）、介質類型、通訊參數；進行 4~20mA 校準：輸入標準流量值（如 300m³/h），調整模塊使輸出電流為 12mA，確保線性度達標。

（二）維護要點

1. 日常維護（每季度 1 次）：
   • 清潔與外觀檢查：用高壓水槍（壓力≤0.8MPa）清洗表體外殼，去除灰塵、泥沙；戶外設備檢查防雨罩是否完好，破損時及時修補；
   • 4~20mA 信號檢查：用高精度電流表（精度 ±0.01mA）測量輸出電流，與流量計顯示流量對比（如顯示 300m³/h 時電流應為 12mA），偏差超 ±0.1mA 時重新校準；
   • 接線檢查：打開信號模塊接線盒，檢查電源線、4~20mA 線纜端子有無松動或氧化，重新緊固或用細砂紙打磨氧化層；
2. 定期維護（每年 1 次）：
   • 精度與 4~20mA 校準：由 CMA 資質機構用標準體積管（精度 ±0.1%）在 150、300、450、600m³/h 四個流量點校準，誤差超 ±0.5% 時調整儀表常數 K；用標準信號發生器校準 4~20mA 輸出，線性度超 ±0.1% 時重新標定 D/A 轉換器；
   • 電極與襯里檢查：通過工業內窺鏡觀察電極是否結垢、襯里是否破損，結垢時關閉管道，用稀鹽酸（5% 濃度，工業場景）或無菌水（食品場景）浸泡電極 20 分鐘，再用清水沖洗；襯里破損（如橡膠裂紋、PTFE 脫落）時需更換測量管；
   • 勵磁與模塊檢測：測量勵磁線圈電阻（正常 150-200Ω），電阻偏差超 ±10% 時檢查線圈是否匝間短路；測試故障報警功能（模擬超量程，查看是否輸出 22mA），確保 4~20mA 故障信號正常；
3. 故障排查：
   • 無流量顯示 / 4~20mA 無輸出：檢查電源（220V AC 或 24V DC），若電源正常，測量電極絕緣電阻（應≥1000MΩ），電阻過低為電極短路（清潔電極）；
   • 4~20mA 輸出偏差大：檢查管道實際內徑與參數是否一致（240mm，偏差≤2mm）、直管段是否滿足要求、介質電導率是否＜5μS/cm；重新校準 4~20mA 線性映射；
   • 信號傳輸中斷：檢查 4~20mA 線纜是否斷線、屏蔽層接地是否良好，用萬用表測量線纜通斷；強干擾環境可加裝信號隔離器（抑制共模干擾）。

五、總結

電磁流量計 600m³/h,4~20mA 輸出，dn250 通過 “多電極大口徑流場修正、低壓損大流量適配、高精度 4~20mA 信號輸出” 的核心設計，精準匹配中等偏大口徑、大流量導電介質的計量需求，解決了傳統大流量流量計 “信號衰減、流場敏感、能耗高” 的痛點，其 ±0.5% 的測量精度、穩定的 4~20mA 輸出、2-3 年的維護周期，使其成為工業循環水、市政供水、化工輸送等場景的核心計量設備。
在選型與使用中，需緊扣 “介質特性定材質（腐蝕選 316L + 哈氏合金、食品選鈦合金）、場景需求定防護（戶外選 IP67、化工選防爆）、安裝規范保精度（直管段、線纜屏蔽）” 的原則，通過科學安裝與定期維護，充分發揮其 “大流量精準計量 - 遠程信號監控 - 節能降耗” 的一體化價值。
未來，隨著工業 4.0 與智慧水務的發展，該流量計將進一步整合 AI 流量預測（基于歷史數據優化水泵運行）、5G + 邊緣計算（實時處理大流量數據）功能，實現 “計量 - 監控 - 預警 - 優化” 一體化，助力大流量系統邁向 “預測性維護、智能化調度” 的新階段，為工業降本增效、水資源高效利用提供關鍵技術支撐。
