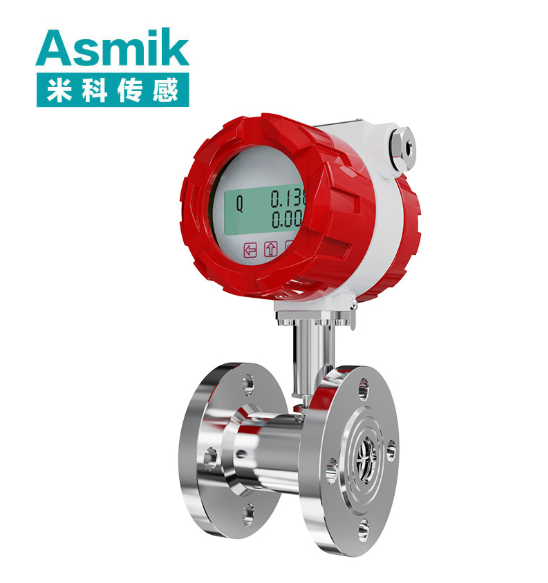

渦街流量計 dn80 作為中小管徑流體計量的常用設備，廣泛應用于化工行業溶劑輸送、供暖系統熱水 / 蒸汽計量、食品加工生產線配料、環保行業污水監測等場景。其量程并非固定數值，而是由流體類型（液體、氣體、蒸汽）、工況參數（溫度、壓力）、漩渦發生體特性及精度要求共同決定。該型號適配 dn80 管道（公稱內徑 80mm，實際內徑需結合壁厚修正，如碳鋼管道壁厚 4.5mm 時實際內徑 71mm），核心依托 “卡門渦街” 原理，通過漩渦脫落頻率與流速的線性關系實現計量，常規最佳流速范圍為 0.5-7m/s，結合管道橫截面積可推導基礎量程，但實際應用中需根據流體密度變化（尤其氣體、蒸汽）及工況波動動態修正。合理確定量程不僅能確保測量精度（常規 ±1.0%-±1.5%），還能避免因超量程導致的設備磨損或低量程引發的信號失真，下文將從量程計算基礎、核心影響因素、不同流體實際量程及選擇策略四方面，系統解析渦街流量計 dn80 的量程特性。
一、渦街流量計 dn80 量程的計算基礎
渦街流量計 dn80 的量程本質是 “有效流速范圍” 與 “管道橫截面積”“流體密度” 結合的流量范圍，核心依據卡門渦街原理與流體力學公式，需先明確基礎參數與計算邏輯：
（一）核心參數與流速范圍
- 管道參數：dn80 管道公稱內徑 80mm（0.08m），實際應用中需按壁厚修正 —— 例如常用的 dn80 碳鋼無縫管（GB/T 8163），壁厚 4.5mm 時實際內徑 D=80-2×4.5=71mm（0.071m），管道橫截面積 A=π×(D/2)²=3.14×(0.071/2)²≈0.00396㎡；若為不銹鋼管（壁厚 3mm），實際內徑 74mm，A≈0.00430㎡，內徑差異會直接導致量程偏差（如 71mm 與 74mm 內徑的體積流量量程相差約 15%）。
- 流速范圍：渦街流量計的流速范圍由漩渦發生體的斯特勞哈爾數（St）決定，dn80 常用三角柱發生體（St≈0.16-0.17，為中小管徑最優選擇），最佳流速范圍為 0.5-7m/s：
- 流速低于 0.5m/s 時，漩渦脫落頻率低（<3Hz），易受管道振動、流體湍流噪聲干擾，信號信噪比 < 25dB，測量誤差驟升至 ±3.0% 以上；
- 流速超過 7m/s 時，高速流體對發生體的沖刷加劇，可能導致發生體磨損（如 304 不銹鋼發生體在 10m/s 流速下年磨損量達 0.1mm），同時湍流破壞渦街線性關系，St 數偏離穩定區間，誤差超 ±2.5%，且縮短傳感器壽命。
（二）基礎量程的推導公式
渦街流量計 dn80 的量程分為 “體積流量量程” 與 “質量流量量程”，需結合流體類型選擇計算方式：
- 體積流量量程（Qv，單位：m³/h）：
公式為Qv = v × A × 3600，其中 v 為流速（m/s），A 為管道實際橫截面積（㎡），3600 為秒 - 小時換算系數。
以 dn80 碳鋼管道（實際內徑 71mm，A≈0.00396㎡）為例，按最佳流速 0.5-7m/s 計算：
- 最小體積流量 Qv_min=0.5×0.00396×3600≈7.13m³/h；
- 最大體積流量 Qv_max=7×0.00396×3600≈99.79m³/h；
即該管道下，液體（密度穩定）的體積流量量程約為 7.13-99.79m³/h。
- 質量流量量程（Qm，單位：kg/h）：
公式為Qm = ρ × Qv，其中 ρ 為流體密度（kg/m³，液體密度相對穩定，氣體 / 蒸汽密度隨溫壓劇烈變化）。
例如測量 20℃清水（ρ=998.2kg/m³）時：
- Qm_min=998.2×7.13≈7117kg/h；
- Qm_max=998.2×99.79≈99610kg/h；
若測量 0.6MPa 飽和蒸汽（ρ=3.17kg/m³），則：
- Qm_min=3.17×7.13≈22.6kg/h；
- Qm_max=3.17×99.79≈316kg/h；
可見流體密度差異會導致質量流量量程相差數百倍，這是氣體、蒸汽與液體量程的核心區別。
二、影響渦街流量計 dn80 量程的核心因素
渦街流量計 dn80 的量程需結合實際工況動態調整，以下四類因素通過改變流體密度、流速范圍或信號穩定性，直接影響量程上限與下限，是確定量程的關鍵變量：
（一）流體類型：決定量程的基礎變量
不同流體的密度差異是量程差異的核心原因，dn80 渦街流量計針對液體、氣體、蒸汽的量程特點顯著不同：
- 液體（如水、化工溶劑）：
液體密度穩定（20℃下水 ρ=998kg/m³，乙醇 ρ=789kg/m³），量程主要由體積流量決定，質量流量僅需乘以固定密度。例如 dn80 測量 20℃乙醇時，體積流量量程 7.13-99.79m³/h，質量流量量程 = 7.13×789≈5626kg/h 至 99.79×789≈78740kg/h，量程范圍相對固定，僅需考慮溫度對密度的微小影響（如 40℃水密度降至 992.2kg/m³，質量流量量程下降約 0.6%）。
- 氣體（如空氣、氮氣）：
氣體密度隨溫壓劇烈變化，量程需實時修正。以常壓空氣為例：
- 20℃、0.1MPa 時空氣密度 ρ=1.205kg/m³，dn80 的質量流量量程 = 7.13×1.205≈8.6kg/h 至 99.79×1.205≈120.2kg/h；
- 1.0MPa、20℃時空氣密度 ρ=12.05kg/m³（理想氣體狀態下密度與壓力成正比），質量流量量程增至 86-1202kg/h，是常壓下的 10 倍；
若溫度升至 80℃、0.1MPa，空氣密度降至 1.003kg/m³，質量流量量程降至 7.15-100.1kg/h，可見壓力每升高 0.1MPa，量程約增加 1 倍，溫度每升高 10℃，量程約下降 3%。
- 蒸汽（飽和蒸汽、過熱蒸汽）：
蒸汽密度隨壓力變化呈非線性關系，量程需結合蒸汽性質表修正。以飽和蒸汽為例：
- 0.5MPa（表壓）時，飽和溫度 151.8℃，密度 ρ=2.62kg/m³，dn80 質量流量量程≈7.13×2.62≈18.7kg/h 至 99.79×2.62≈261.4kg/h；
- 1.0MPa（表壓）時，飽和溫度 179.9℃，密度 ρ=5.15kg/m³，質量流量量程增至 36.7-514kg/h，是 0.5MPa 時的 1.96 倍；
過熱蒸汽則需通過理想氣體狀態方程計算密度（ρ=P×M/(R×T)），例如 1.0MPa、250℃過熱蒸汽，密度≈8.35kg/m³，質量流量量程進一步增至 59.5-833kg/h，與飽和蒸汽量程差異顯著。
（二）工況溫度與壓力：動態修正量程的關鍵
溫度與壓力通過改變流體密度，間接調整質量流量量程，尤其對氣體、蒸汽影響顯著：
- 溫度影響：
- 液體溫度升高會導致密度輕微下降（如 60℃水密度 983.2kg/m³，比 20℃下降 1.5%），質量流量量程同步下降 1.5%，影響較小；
- 氣體溫度升高會導致密度顯著下降（如 100℃、0.1MPa 空氣密度 0.946kg/m³，比 20℃下降 21.5%），質量流量量程同步下降 21.5%，若未修正會導致測量值偏高 21.5%；
- 蒸汽溫度超過飽和溫度（過熱蒸汽）時，密度隨溫度升高而下降，例如 1.0MPa 下，溫度從 200℃升至 300℃，過熱蒸汽密度從 8.87kg/m³ 降至 7.05kg/m³，質量流量量程下降 20.5%。
- 壓力影響：
- 液體壓力變化對密度影響極小（如 10MPa 壓力下，水密度僅增加 0.4%），量程可忽略不計；
- 氣體壓力升高時，密度成正比增加（理想氣體狀態下），例如 0.5MPa 空氣密度是 0.1MPa 的 5 倍，質量流量量程也增至 5 倍；
- 蒸汽壓力升高時，飽和蒸汽密度非線性增加（如壓力從 0.1MPa 增至 1.0MPa，飽和蒸汽密度從 0.589kg/m³ 增至 5.15kg/m³，增加 7.7 倍），量程隨之大幅擴大，若壓力波動超過 0.1MPa，需配置溫壓補償模塊實時修正量程。
（三）漩渦發生體類型：影響流速范圍的核心
dn80 渦街流量計的漩渦發生體類型（三角柱、梯形柱、矩形柱）決定斯特勞哈爾數（St），進而影響流速范圍與量程：
- 三角柱發生體（常用）：St≈0.16-0.17，流速范圍 0.5-7m/s，對應 dn80（71mm 內徑）體積流量量程 7.13-99.79m³/h，適配多數液體、氣體、蒸汽場景，是通用性最優選擇；
- 梯形柱發生體：St≈0.15-0.16，流速范圍 0.4-6m/s，體積流量量程降至 5.7-85.5m³/h，適合低流速場景（如環保污水監測，流速常 0.4-1m/s）；
- 矩形柱發生體：St≈0.17-0.18，流速范圍 0.6-8m/s，體積流量量程升至 8.56-114.1m³/h，適合高流速場景（如化工溶劑輸送，流速 2-5m/s）；
可見發生體類型不同，流速范圍偏差可達 20%-30%，直接導致量程上下限變化，需根據實際流速需求選擇。
（四）精度要求：限定量程的有效區間
不同精度等級的渦街流量計 dn80，為確保誤差符合要求，會對流速范圍（即量程）設定不同限制：
- 1.5 級精度（常規工業級）：在 0.5-7m/s 流速范圍內誤差≤±1.5%，對應體積流量量程 7.13-99.79m³/h（71mm 內徑），適用于車間內部監測、非貿易結算場景；
- 1.0 級精度（工藝控制級）：采用高精度發生體加工工藝（尺寸誤差≤0.01mm），為確保誤差≤±1.0%，流速范圍需限制在 0.8-6m/s，體積流量量程縮至 11.4-85.5m³/h，適合化工配料、供暖計量等對精度要求較高的場景；
- 0.5 級精度（計量級）：用于貿易結算（如蒸汽收費），需通過第三方檢定，流速范圍進一步縮至 1-5m/s，體積流量量程 14.26-71.3m³/h，同時需配置溫壓補償模塊，修正密度變化對精度的影響。
三、渦街流量計 dn80 的實際量程范圍（按流體類型劃分）
結合上述影響因素，dn80 渦街流量計在典型場景中的實際量程需按流體類型細分，以下為常見工況下的具體量程范圍（均基于 dn80 碳鋼管道，實際內徑 71mm，三角柱發生體）：
（一）液體類（以水為例）
| 工況參數 |
密度（kg/m³） |
流速范圍（m/s） |
體積流量量程（m³/h） |
質量流量量程（kg/h） |
適配場景 |
| 常溫常壓（20℃、0.1MPa） |
998.2 |
0.5-7 |
7.13-99.79 |
7117-99610 |
市政污水、冷卻水循環 |
| 高溫（80℃、0.1MPa） |
971.8 |
0.5-7 |
7.13-99.79 |
6930-96980 |
食品加工熱水、化工溶劑 |
| 高壓（20℃、2.0MPa） |
998.6 |
0.5-7 |
7.13-99.79 |
7120-99650 |
高壓清洗水、液壓油輸送 |
（二）氣體類（以空氣為例）
| 工況參數 |
密度（kg/m³） |
流速范圍（m/s） |
體積流量量程（m³/h） |
質量流量量程（kg/h） |
適配場景 |
| 常溫常壓（20℃、0.1MPa） |
1.205 |
0.5-7 |
7.13-99.79 |
8.6-120.2 |
車間通風、壓縮空氣監測 |
| 高壓（20℃、0.8MPa） |
9.64 |
0.5-7 |
7.13-99.79 |
68.7-962.0 |
高壓空氣輸送、氣動設備供氣 |
| 高溫（80℃、0.1MPa） |
1.003 |
0.5-7 |
7.13-99.79 |
7.15-100.1 |
鍋爐煙氣、高溫氣體排放 |
（三）蒸汽類（以飽和蒸汽為例）
| 工況參數（表壓） |
溫度（℃） |
密度（kg/m³） |
流速范圍（m/s） |
體積流量量程（m³/h） |
質量流量量程（kg/h） |
適配場景 |
| 0.3MPa |
133.5 |
1.62 |
0.5-7 |
7.13-99.79 |
11.55-161.7 |
小型供暖系統、食品滅菌 |
| 0.8MPa |
175.4 |
4.17 |
0.5-7 |
7.13-99.79 |
29.7-416.1 |
化工反應加熱、工業蒸汽 |
| 1.2MPa |
190.0 |
5.79 |
0.5-7 |
7.13-99.79 |
41.3-577.8 |
大型供暖主干管、電廠輔汽 |
四、渦街流量計 dn80 量程選擇的注意事項
（一）預留合理量程余量
實際工況中流體流量可能因設備啟停、工藝調整出現短期波動，量程選擇需預留 10%-20% 余量，避免超量程運行：
- 若常用流量為 30m³/h（水），應選擇上限≥36m³/h（30×1.2）的量程，而非剛好 30m³/h；例如 dn80 測量水時，若常用流量 30m³/h，可選擇流速范圍 0.5-5m/s（對應體積流量 7.13-71.3m³/h），常用流量處于量程中段（42%），既避免超量程，又確保流速在最佳精度區間；
- 若流量波動幅度大（如化工反應進料流量 10-50m³/h），需選擇流速范圍 0.5-6m/s（體積流量 7.13-85.5m³/h），確保波動流量完全覆蓋，同時誤差控制在 ±1.0% 以內。
（二）結合流體特性匹配量程
- 測量氣體、蒸汽時，需按 “最大工況壓力 + 最高工況溫度” 計算最大密度，再推導最大質量流量量程，避免因溫壓升高導致量程不足；例如測量 1.0MPa 飽和蒸汽，需按密度 5.15kg/m³ 計算最大質量流量≈514kg/h，而非按常壓空氣量程（120.2kg/h）選擇；
- 測量高粘度液體（如潤滑油，粘度 > 10mPa?s）時，流體粘性會阻礙漩渦生成，需將流速范圍降至 0.8-6m/s，量程相應縮至 11.4-85.5m³/h，避免低流速下信號失真。
（三）避免超量程與低量程運行
- 超量程危害：流速超過 7m/s 時，高速流體對發生體的沖刷會導致發生體磨損（如三角柱邊緣出現缺口），St 數偏離穩定值，測量誤差從 ±1.0% 升至 ±3.0% 以上，同時壓電探頭因高頻振動壽命縮短（從 5 年降至 2 年）；
- 低量程危害：流速低于 0.5m/s 時，漩渦脫落頻率低（<3Hz），易受管道振動（如泵組振動）干擾，信號信噪比 < 25dB，測量值波動幅度超過 5%，甚至出現 “無信號” 誤報，需通過工藝調整提升流速至 0.8m/s 以上。
（四）校準對量程的驗證作用
量程確定后需通過校準確保精度：
- 新安裝設備需進行首次校準，用標準流量計（精度≥0.2 級）比對不同流速下的測量值，驗證量程上下限的誤差是否符合要求；例如 dn80 測量水時，在流速 0.5m/s（7.13m³/h）和 7m/s（99.79m³/h）時，誤差均應≤±1.5%；
- 定期校準（每 1-2 年）時，需檢查量程是否因發生體磨損、襯里變形發生漂移，若最大流速下的誤差超過 ±2.0%，需調整儀表常數或更換發生體，確保量程有效。
綜上，渦街流量計 dn80 的量程是流體特性、工況參數、設備結構與精度要求的綜合結果，無統一固定值。實際應用中需摒棄 “追求寬量程” 的誤區，以 “常用流量處于量程中段、波動流量覆蓋量程范圍、誤差符合場景要求” 為原則，結合具體流體與工況精準計算，才能充分發揮渦街流量計的計量優勢，為中小管徑流體測量提供可靠數據支撐。
